1.發射機：給被測管線施加一個特殊頻率的信號電流，一般采用直連法、感應法和夾鉗法三種激發模式

發射機技術參數

注入模式 480Hz　31KHz

感應、鉗夾模式 31KHz

輸出電壓 0-400VP-P根據絕緣情況自動/手動調節

輸出波形 正弦波

電源 12VDC 4.5AH 鋰電池

最大輸出功率 10W

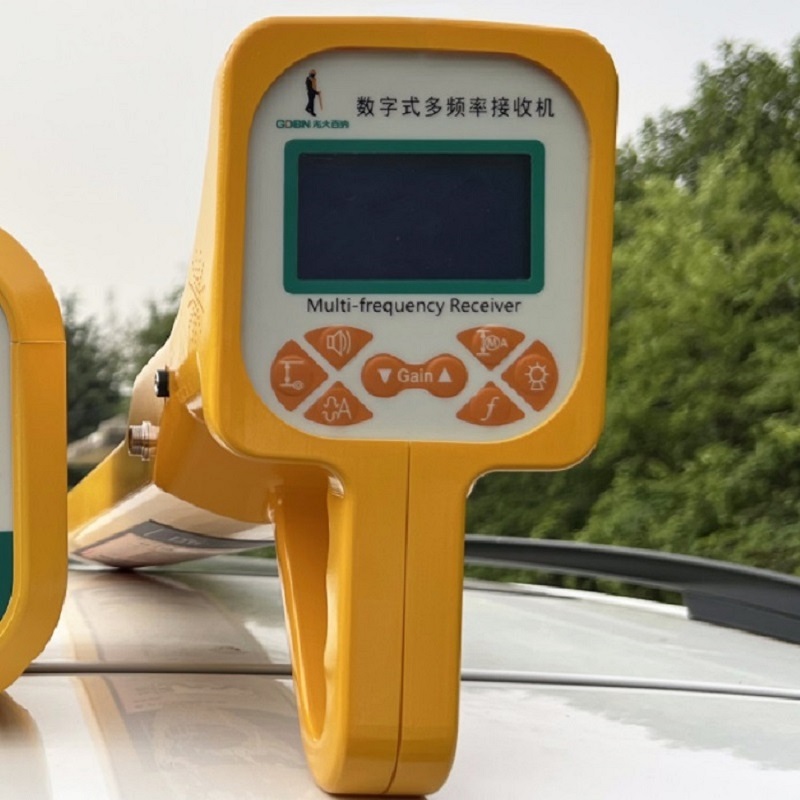

2.接收機：接收機內置感應線圈，接收管道的磁場信號，線圈產生感應電流，從而計算管道的走向和路徑。一般有三種接收模式：峰值模式（最大值）、谷值模式（最小值）、寬峰模式；另外現在更先進的儀器一般都帶有峰值箭頭模式（結合了峰值與谷值兩者的優點，使操作更直觀）以及羅盤導向（用于指明管線的走向）。

接收機技術參數

接收靈敏度 I≤100μA@1M

對50HZ干擾防衛度 ≥100db

功耗 <1.0W

供電電源 12V 1.5AH 鋰電池

最大測試埋深 4.5米

測試埋深誤差 ±0.05h±5CM (h為光纜的埋深)

測試路由誤差 ≤5cm

測試線路絕緣程度 ≤25MΩ

利用注入法測試管線路由及埋深有效長度 不小于20Km （正常情況下）。

利用感應法測試線路路由及埋深有效長度 不小于3Km （正常情況下）。

注:正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾。
