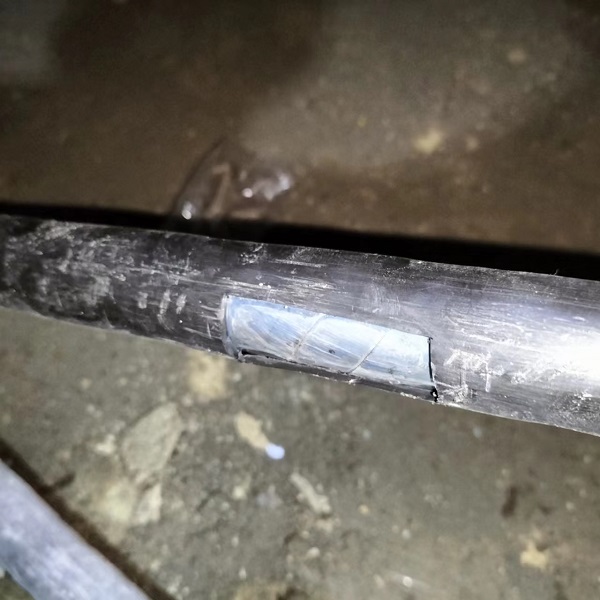

單芯電纜外護套（通常是金屬護套，如鉛護套、鋁護套或皺紋鋼護套）的故障檢測流程至關重要。金屬護套在高壓單芯電纜中主要起防水、機械保護和提供接地通路的作用。其**完整性**對于電纜系統的安全運行極為關鍵。護套破損會導致多點接地，形成環流，造成能量損耗（護套損耗）和局部過熱，加速絕緣老化，甚至引發嚴重故障。
以下是單芯電纜外護套故障檢測的標準流程：
核心目標：
1. 確認護套絕緣是否良好：是否存在對地絕緣破損（即故障點）。
2. 精確定位故障點位置： 找到護套破損的具體位置以便修復。
標準檢測流程：
1. 前期準備與安全措施：
* 停電操作：確保待測電纜線路已完全停電，并執行嚴格的停電、驗電、掛接地線程序。
* 安全隔離：隔離電纜兩端，確保與系統其他部分斷開。
* 兩端護套接地拆除：這是**最關鍵的一步**。在正常運行狀態下，單芯電纜金屬護套采用**單點接地或交叉互聯接地**方式，以避免環流。為了進行護套絕緣測試和故障定位，**必須**在測試前將電纜兩端的護套接地連接（包括直接接地箱、保護器、交叉互聯箱內的接地連接）**完全斷開**，使護套處于“懸浮”狀態。
* 清潔與檢查：清潔電纜終端頭和接地連接點，確保測試點接觸良好。
* 設備準備：準備好所需的測試儀器（如絕緣電阻測試儀、直流高壓發生器、故障定位儀、跨步電壓法設備、聲磁同步定位儀等）及其附件（測試線、接地棒等）。確保儀器狀態良好、校準有效。
* 資料查閱：查閱電纜路徑圖、敷設資料、歷史試驗記錄等，了解電纜走向、長度、中間接頭位置、以往護套絕緣狀況。
2. 護套絕緣電阻初步測試：
* 目的： 快速判斷護套整體絕緣狀況，確認是否存在明顯或嚴重的對地故障。
* 方法： 使用**絕緣電阻測試儀**（如2500V或5000V兆歐表）。
* 步驟：
* 將兆歐表的“L”端連接到被測電纜的金屬護套上（通常在終端頭處）。
* 將兆歐表的“E”端良好接地。
* 電纜另一端護套懸空（確保已斷開所有接地）。
* 以額定轉速搖動兆歐表（或啟動電子式兆歐表），讀取穩定后的絕緣電阻值。
* 結果判斷：
* 正常：絕緣電阻值很高（通常在數百兆歐姆甚至數千兆歐姆以上，具體標準參考相關規程，如DL/T 596）。
* 偏低：絕緣電阻值顯著低于歷史值或規程要求下限，表明護套存在整體受潮或分布性缺陷。
* 接近零：絕緣電阻值非常低（接近零），表明存在明顯的金屬性接地故障點（硬故障）。
* 意義：如果絕緣電阻合格且無歷史劣化趨勢，通常無需進行后續精確定位。如果絕緣電阻不合格或存在疑問，則必須進行故障定位。
3. 護套故障點精確定位（如果初步測試不合格）：
根據故障性質（高阻或低阻）、現場條件（路徑是否清晰、土壤情況、干擾水平）和設備可用性，選擇一種或多種方法組合進行定位：
* a. 跨步電壓法：
* 原理： 向電纜護套和大地之間施加一個**直流電壓**（通常在幾百伏到幾千伏，由直流高壓發生器提供）。在故障點位置，電流會從護套經破損點流入大地。在故障點附近的土壤表面，會形成一個電位梯度（電壓降）。用兩根探針（間距固定，如0.5-1米）沿電纜路徑測量地表兩點間的電壓差（跨步電壓）。當探針跨越故障點正上方時，跨步電壓會達到最大值或發生極性反轉。
* 適用： **最常用、最有效**的方法，尤其適用于**低阻故障**（金屬性接地）和部分高阻故障（施加電壓后能擊穿）。要求土壤濕潤、導電性較好，路徑清晰可辨。
* 優點： 定位精度高（可達厘米級），原理直觀，設備相對簡單。
* 缺點：需要沿電纜路徑行走測量，可能受地下金屬管線干擾；干燥土壤或瀝青路面效果差；需要施加高壓，注意安全。
* b. 直流電壓梯度法：
* 原理：與跨步電壓法類似，也是向護套施加直流高壓。但使用單根探針測量地表某一點相對于遠方接地點的**對地電壓絕對值**。在故障點附近，電壓值會急劇下降（形成陡峭的梯度）。通過尋找電壓陡降點來定位故障。
* 適用：與跨步電壓法適用場景相似，尤其適用于路徑上方難以并排放置兩根探針的情況（如狹窄區域）。
* 優點： 只需單點測量，操作相對簡便。
* 缺點：定位精度通常略低于跨步電壓法；同樣受土壤條件和干擾影響；需要遠方參考接地點。
* c. 電橋法：
* 原理： 利用惠斯通電橋原理。需要電纜有一個完好的護套作為參考臂。測量從測試端到故障點的電阻與整個護套電阻的比例關系，推算出故障距離。`Lx = (R1 / (R1 + R2)) * L` (L為全長)。
* 適用： 主要用于**低阻故障**，且需要有一個**已知良好**的護套參考點（通常需要遠端短接護套和導體或利用另一相完好護套）。對高阻故障不敏感。
* 優點： 無需沿路徑測量，可在終端快速給出距離。
* 缺點： 精度受護套電阻均勻性、連接電阻、參考點狀態影響較大；需要遠端配合；不適用于高阻故障和多點故障。
* d. 時域反射法：
* 原理： 向護套發射一個低壓脈沖。脈沖沿護套傳播，遇到阻抗不連續點（如故障點、終端、接頭）會產生反射。通過測量發射脈沖與反射脈沖的時間差，計算故障點距離。`距離 = (波速 * 時間差) / 2`。
* 適用： 理論上適用于各種阻抗特性的故障。常用于導體故障定位，也可用于護套定位。
* 優點： 快速，可在終端測試；對高阻故障有一定效果。
* 缺點： 定位精度受波速設定影響（波速與護套材料和周圍介質有關，需校準）；對于復雜的多點故障或漸變故障解析困難；在護套接地方式復雜（如有交叉互聯）時應用受限。
* e. 聲磁同步法：
* 原理： 向故障點施加一個周期性的**高壓脈沖電流**（由高壓脈沖發生器產生）。電流在故障點處跳火放電，產生**聲音（聲波）和磁場脈沖**。使用探頭在地面同時接收聲信號和磁信號。當探頭靠近故障點時，聲信號和磁信號會同時到達探頭且強度增大。通過尋找聲磁信號同步且最強的點來定位。
* 適用： 主要用于**高阻故障**，特別是那些施加直流高壓難以擊穿或擊穿不穩定的故障。對于深埋電纜或噪音環境也有效。
* 優點： 能有效定位高阻故障；抗干擾能力相對較強；定位精度較高。
* 缺點： 設備較復雜昂貴；需要高壓脈沖源；放電聲音可能較弱（尤其在深埋或堅硬路面下），需仔細監聽；可能受環境噪音干擾。
4. 定位結果驗證與標記：
* 無論采用哪種方法定位到疑似故障點，都應進行**復測驗證**（比如換一種方法驗證，或在定位點附近密集測量）。
* 在確認的故障點位置做好**清晰、牢固的標記**（如噴漆、插旗、GPS定位）。
* 記錄定位方法、測試條件、儀器參數和精確位置信息。
5. 修復與修復后驗證：
* 根據故障原因和位置（如直埋段、接頭處、終端處）制定修復方案（如修補護套、更換受損段、修復防水層等）。
* 修復完成后，**必須再次進行護套絕緣電阻測試**，確認絕緣電阻已恢復至合格水平。
* 恢復電纜兩端的護套接地連接（恢復為正常運行的單點接地或交叉互聯狀態）。
* 按規定進行電纜整體的預防性試驗（如主絕緣耐壓試驗、局部放電測試等）后，方可恢復送電。
通過嚴格執行以上流程，可以有效檢測和定位單芯電纜外護套故障，及時消除隱患，保障電纜線路的安全穩定運行。
