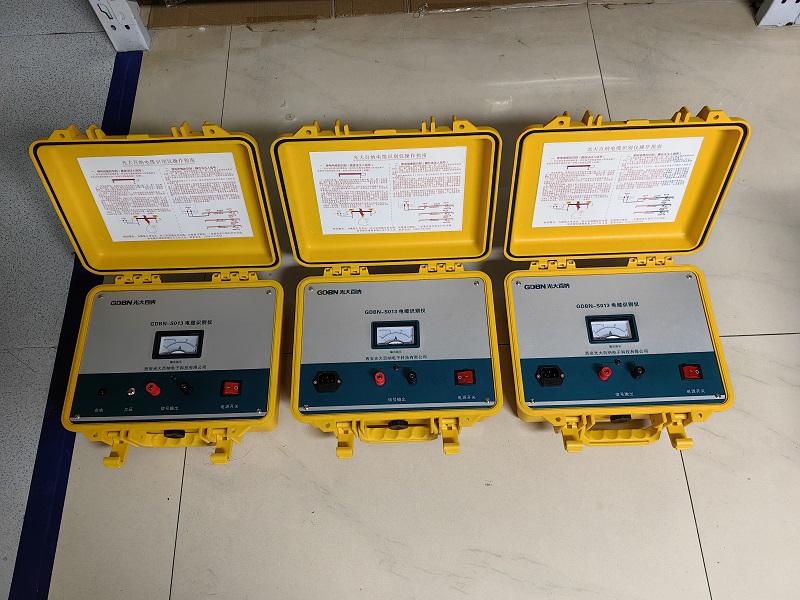

由于一些電纜設施的故障原因，為工作的進展帶來很多不便，而一些舊型號的電纜識別儀檢測方法過于復雜，不利于現場工作的展開，下面就給大家介紹一下我公司改良產品的電纜識別儀檢測方法。
接線方法分為2種：直連法和耦合法，直連法只適用于不帶電的電線的辨別，耦合法帶電不帶電都可以進行準確辨別。
1）耦合法：使待辨別電線兩端與大地相連（通過芯線、屏蔽或者鎧都可），構成閉合回路。輸出耦合鉗方向和接收耦合鉗方向一致時表頭指針?lè)较蛘碾娋€是待辨別電線。
辨別方法：保證輸出耦合鉗和接收耦合鉗同方向的條件下，首先判斷相位，以表頭指針的初始擺幅為準，按照?qǐng)D示方向讓電流順著接收鉗指示的方向流過。如果是待辨別的電線，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電線同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待辨別電線。
2）直連法：待辨別的電線地線斷開，信號電流輸出線（紅）接任一好相，被接相另一端接大地。信號電流回流線（黑）接大地。
辨別方法：首先判斷相位，以表頭指針的初始擺幅為準，按照?qǐng)D示方向讓電流順著接收鉗指示的方向流過。如果是待辨別的電線，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電線同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待辨別電線。
